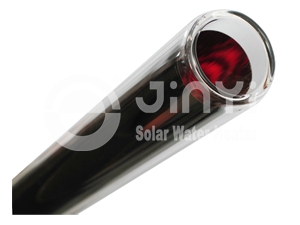

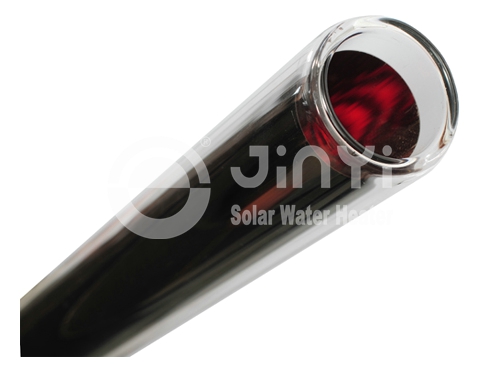

Tubo Evacuado De Triple Objetivo
Ventajas
1. Estos tubos de vacío de triple objetivo adoptan una capa de interferencia especial que les permite resistir temperaturas de hasta 300ºC.

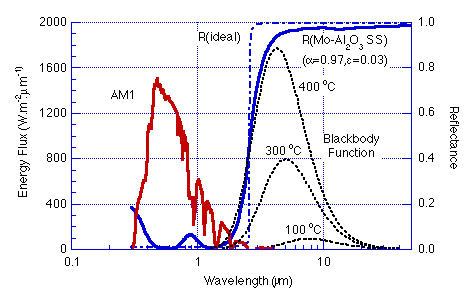

2. El recubrimiento selectivo absorbe la mayoría de la radiación solar, así como también suprime la pérdida de emitancia térmica del revestimiento. La longitud de onda de absorción oscila entre 0.35μm a 3.0μm.
3. El tubo evacuado de triple objetivo tiene un excelente rendimiento de absorción y buena preservación del calor, especialmente en regiones frías.
4. Con vidrio de borosilicato de coeficiente lineal de expansión 33.3×10-6/℃, cumple con las normas internacionales ISO1776 prueba de ácidos de grado 1, ISO695 prueba de álcali de grado 2. Este tubo evacuado posee una gran resistencia a la corrosión y una larga vida útil.
5. Los tubos de vacío son alineados en paralelo, y el ángulo de montaje depende de la latitud de su ubicación., En regiones al Sur o al Norte, los tubos pueden rastrear el calor del sol durante todo el día. En regiones Este u Oeste pueden rastrear el calor del sol durante todo el año.
6. La eficiencia del tubo evacuado del calentador de agua solar depende de varios factores, el más importante es el nivel de radiación de su región.
Descripción
Los tubos evacuados de triple objetivo se utilizan para absorber la radiación solar y convertirla en energía térmica. Los tubos de vacío de triple objetivo son la versión mejorada del tubo de vacío normal. Por lo general son los más adecuados para el sistema de calefacción solar presurizado, como el colector solar con sistema heat pipe, y colector solar con tubo en forma de U.
Nuestros tubos evacuados poseen grandes ventajas como fiables, de rendimiento estable como también un bajo costo de producción. Hoy en día nuestros tubos evacuados son populares en Alemania, Australia, Francia, Japón, Canadá, China y Reino Unido.

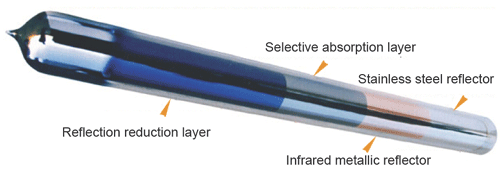

Estructura Del Tubo Evacuado De Triple Objetivo
1. Nuestros tubos evacuados de triple objetivo son hechos de vidrio de borosilicato, que se caracteriza por su rigidez y excelente transparencia de luz.
2. El grosor de la pared del vidrio afectará en gran medida a la resistencia, longevidad, y costo. Nuestro tubo evacuado está hecho de una pared con grosor de 1.6 a 2.2 mm que asegura una excelente fuerza y resistencia al granizo.
3. Cada tubo evacuado debería ser sometido a la prueba de la bola de acero, la cual consiste en dejar caer una bola de acero desde diferentes alturas hacia el tubo asegurando así su resistencia.
s
4. El tubo evacuado de triple objetivo es el principal componente de los sistemas de calefacción solares. Su rendimiento dependerá de la tecnología de recubrimiento actual que posea. Nuestra empresa ha adoptado un nuevo grado de tecnología de recubrimiento creado por la universidad de Qinghua (Qinghua University).
Parámetros Del Tubo Evacuado De Triple Objetivo
| Estructura |
De vidrio coaxial de doble capa |
| Material del tubo |
Vidrio de borosilicato de gran calidad 3.3 |
| Diámetro tubo exterior y grosor |
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm
Φ=70±0.7mm & =2.0mm |
| Diámetro tubo interior y grosor |
Φ=37±0.7mm & =1.6mm
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm |
| Longitud del tubo evacuado |
500mm 800mm 1500mm 1800mm
1900mm 2000mm 2100mm |
| Recubrimiento absorbente |
Estructura |
ALN/AIN-SS/CU |
| Método de sedimentos |
Pulverización catódica |
| Absorción |
a=0.93-0.96(AM1.5) |
| Relación Emitancia |
Σn:=0.04-0.06(80℃±5℃) |
| Calidad del vacío |
p ≤ 5.0 × 10-3 Pa |
| Parámetro estancamiento |
Y=270-300M2. ℃/kw |
| Irradiación solar bajo el estancamiento |
Φ47 H≤3.7MJ/m2, Φ58≤4.7MJ/m2 |
| Coeficiente promedio de la pérdida de calor |
ULT=0.72W(M2. ℃) |
| Vida útil |
15 años |
| Resistencia al granizo |
Φ25mm/Φ40mm |
Jinyi Solar Energy Technology Co., Ltd. Es un fabricante y proveedor profesional de tubos de vacío de triple objetivo en China. Además del tubo evacuado solar, también tenemos a la venta el colector solar, tanque de agua solar, calentador solar de agua y sus accesorios. Suministramos tubos evacuados solares de gran calidad a precios razonables, también ofrecemos servicio OEM y un responsable servicio Post venta. Si necesita tubos evacuado solares, por favor contáctenos directamente.
