Tubo de Vacío Normal
Descripción
Los tubos de vacío normal son el corazón de los calentadores de agua solares Jinyi y se aplican para absorber la luz solar y convertirla en energía aprovechable. También se les llama tubo de vidrio doble o tubo evacuado. El tubo de vacío normal es esencialmente dos tubos de vidrio que se funden en la parte superior e inferior. El tubo interior posee un recubrimiento absorbente solar, y el espacio entre los dos tubos está evacuado para formar un vacío. Los tubos de vacío son la parte absorbente de los calentadores de agua solares. Recolectan la energía solar y la convierten energía térmica que se utiliza para calentar el agua. Existen diferentes tipos de tubos de vacío utilizados en la industria solar. Casi todos nuestros colectores solares poseen el tubo de vacío normal por su fiabilidad, rendimiento y bajo coste de producción. Los tubos de vacío han sido utilizados desde hace años en Alemania, Australia, Francia, Japón, Canadá y Reino Unido.

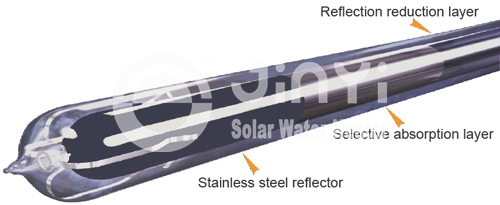

Estructura del Tubo de Vacío Normal
1. Los tubos de vacío están hechos de un tipo de vidrio llamado borosilicato. El vidrio de borosilicato es bastante resistente y tiene una excelente transparencia de luz. (>92% @ 1.6-2.2 mm de grosor).
2. El grosor de la pared del vidrio afectará en gran medida a la resistencia, longevidad, y costo. Los tubos de vacío están hechos a medida acorde a estrictos requerimientos y que superen los estándares industriales, incluyendo una pared con grosor de 1.6 a 2.2 mm que asegura una excelente fuerza y resistencia al granizo.
3. Con el fin de confirmar la resistencia de los tubos, cada lote de tubos de vacío ensamblado en nuestra fabrica ha sido seleccionado al azar para ser probado dejándoles caer una bola de acero con diámetro de 30mm/ 1.2" desde diferentes alturas.
4. El Tubo De vacío Normal es el núcleo de los calentadores de agua solares, igual que un motor es el núcleo de un automóvil y una CPU el de un computador.
Ventajas del Tubo de Vacío Normal

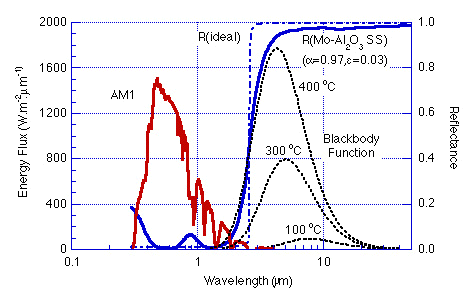

1. Los tubos de vacío se caracterizan por su excelente rendimiento absorbente, bajas perdidas de calor y alta preservación del calor. Se adaptan con facilidad en climas extremadamente fríos. JINYI ha introducido de manera exitosa el avanzado recubrimiento absorbente selectivo, lo que puede lograr una mayor eficacia de la calefacción y una mejor estabilidad térmica. El recubrimiento selectivo absorbe la mayoría de la radiación solar, así como también suprime la pérdida de emitancia térmica del revestimiento. Con la adopción de tecnología de pulverización catódica se ha logrado una absorción de 0.88 a 0.92 y emitancia de 0.04 a 0.08. La principal longitud de onda de absorción oscila entre 0.35μm a 3.0μm.
2. Excelente resistencia a roturas
Hemos mejorado la estructura molecular del recubrimiento selectivo y hemos introducido tecnología de pulverización catódica, para que la temperatura máxima que el tubo evacuado pueda resistir sea de 300ºC. Esto puede prevenir de forma efectiva que el recubrimiento se rompa, se envejezca, descolore, o pierda fuerza por la larga exposición bajo el sol, y además prolongue su vida útil hasta 15 años. Es más, el material especial del recubrimiento se activa rápidamente una vez el sol lo irradie. La superficie superior del tubo se calienta directamente por la luz solar, y al mismo tiempo la superficie inferior se caliente por los rayos reflejados, la diferencia de temperatura permite que esta fuerza térmica impulse el ciclo del agua rápidamente. Como consecuencia la circulación del agua en el tubo hecho de vidrio de borosilicato 3.3 equilibra la temperatura y evita que el tubo se rompa.
3. Excelente resistencia a la corrosión, larga vida útil (hasta 15 años)
Nuestro Tubo De vacío Normal utiliza vidrio de borosilicato Pirex estándar con coeficiente lineal de expansión 33.3×10-6/℃, cumpliendo con las normas internacionales ISO1776 prueba de ácidos de grado 1, ISO695 prueba de álcali de grado 2. Este tubo evacuado normal puede resistir granizo con diámetro de 25mm y con 1mpa de presión.
4. El tubo evacuado permite reducir la suciedad en la pared del tubo y mantener el agua limpia.
5. Los tubos de vacío son alineados en paralelo, y el ángulo de montaje depende de la latitud de su ubicación.
Parámetros del Tubo de vacío Normal
| Estructura |
De vidrio coaxial de doble capa |
| Material del tubo |
Vidrio de borosilicato de gran calidad 3.3 |
| Diámetro tubo exterior y grosor |
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm
Φ=70±0.7mm & =2mm |
| Diámetro tubo interior y grosor |
Φ=37±0.7mm & =1.6mm
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm |
| Longitud del tubo de vacío |
500mm 800mm 1500mm 1800mm
1900mm 2000mm 2100mm |
| Recubrimiento absorbente |
Estructura |
AL/N/AL |
| Método de sedimentos |
Pulverización catódica |
| Absorción |
a=0.88-0.92(AM1.5) |
| Relación Emitancia |
Σn:=0.04-0.08(80℃?℃) |
| Calidad del vacío |
p ≤ 5.0 × 10-2 Pa |
| Parámetro estancamiento |
Y=250-260M2. ℃/kw |
| Irradiación solar bajo el estancamiento |
Φ47 H≤3.7MJ/m2, Φ58≤4.7MJ/m2 |
| Coeficiente promedio de la pérdida de calor |
ULT=0.78W(m2.℃) |
| Vida útil |
>15 años |
| Resistencia al granizo |
Φ25mm/Φ40mm |
Jinyi Solar Energy Technology Co., Ltd. Es un fabricante y proveedor profesional de tubos de vacío normales en China. Además del tubo de vacío solar, también tenemos a la venta el colector solar, tanque de agua solar, calentador solar de agua y sus accesorios. A día de hoy podemos producir anualmente 20.000 colectores solares con sistema heat pipe, 5.000 tubos de vacío, 10.000 tanques de almacenamiento, 10.000 tanques de agua integrados presurizados y 30.000 calentadores de agua solares. Si está interesado en nuestros colectores solares, por favor contáctenos.
