Tubo De Vacío Con Sistema Heat Pipe

Descripción
El tubo de vacío con sistema heat pipe parece un nuevo concepto, pero usted probablemente lo utiliza a diario sin saberlo. Los computadores portátiles utilizan pequeños tubos heat pipe para conducir el calor lejos de la CPU, y los sistemas de aire acondicionado comúnmente los utilizan como conductos de calor. Los colectores solares de serie JHC y JMC de JINYI utilizan el tubo heat pipe para transferir el calor desde el tubo evacuado hacia el cabezal del tubo ubicado en el cuadro aislado del colector.

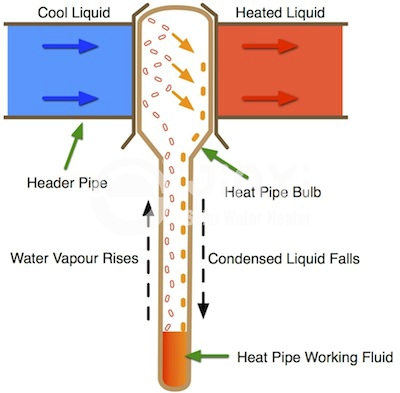

Estructura y Operación del Tubo de Vacío con Sistema Heat Pipe

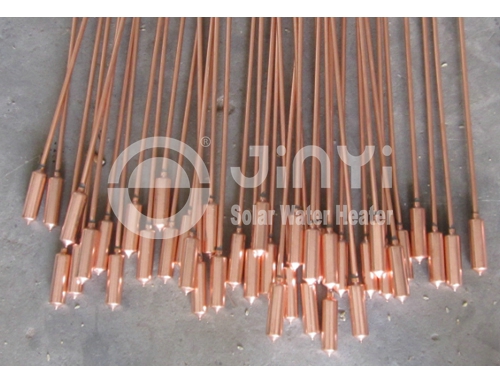

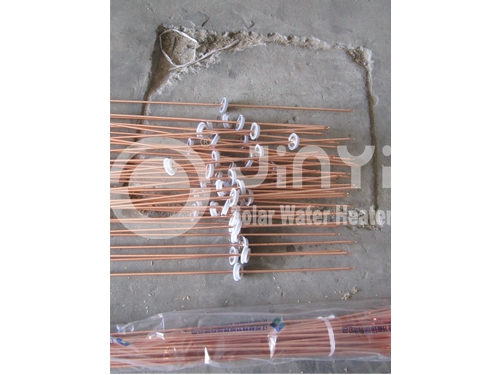

1. El diseño del tubo de calor contiene un tubo de cobre hueco y largo con una bombilla de mayor diámetro en un extremo. Una pequeña cantidad de agua altamente purificada es añadida dentro del tubo heat pipe y luego calentada a elevadas temperaturas para evacuar el aire en ese espacio. Como resultado queda el vacío, similar al vacío entre las paredes de cristal de los tubos de vacío solares.
2. En un tubo de vacío con sistema heat pipe, el vacío no se utiliza como aislamiento, sino más bien para alterar el comportamiento del líquido en su interior. A nivel del mar, el agua hierve a 100ºC/ 212oF, pero si escala a la punta de una montaña la temperatura de ebullición será menor. Esto se debe a la diferencia de presión del aire. Basándonos en este principio en el que el agua hierve a menor temperatura con menor presión de aire, conseguimos el mismo resultado en los tubos de vacío.
3. Los tubos de vacío con sistema heat pipe utilizados en el colector solar tienen el punto de ebullición a tan solo 30ºC aprox. Entonces cuando la temperatura del heat pipe es mayor a esta temperatura, el agua comienza a evaporarse. Este vapor rápidamente se eleva a la parte superior del tubo de vacío generando grandes cantidades de calor.
4. Durante el ciclo de operación del tubo de vacío, el flujo del liquido condensado dependerá de la gravedad y por esta razón los tubos de vacío heat pipe no funcionan al estar colocados de manera horizontal y reducen su desempeño estando de forma vertical. JINYI recomienda un ángulo de instalación con rango de 20 o a 80o con el fin de garantizar un óptimo rendimiento.
5. A temperatura ambiente el agua en el tubo de vacío forma una pequeña bola. Al sacudir el tubo con sistema heat pipe, la bola de agua se puede oír en su interior.

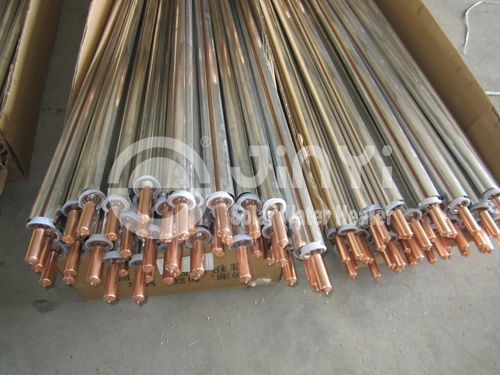

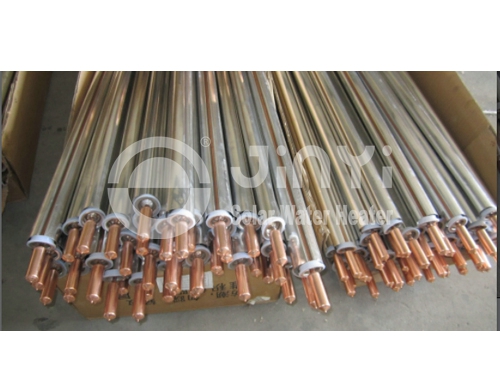

6. Hay más de 20 pasos de fabricación con un estricto control de calidad requerido para hacer un tubo de vacío con sistema heat pipe

Rendimiento del Tubo de Vacío
1. La función del tubo heat pipe es la de transferir el calor rápidamente. La capacidad del tubo heat pipe debe ser mayor que la salida máxima del tubo de vacío para evitar un cuello de botella en la cadena de transferencia de calor. La capacidad de transferencia promedio de calor de un tubo de vacío con sistema heat pipe es de 110Watts. La producción máxima de calor de un tubo de vacío solar es de alrededor de 65Watts.
2. La calidad del material y la limpieza juegan un rol extremadamente importante en la creación de un tubo de vacío de gran calidad. La pureza del cobre en si mismo debe ser muy alta, conteniendo únicamente trazas de oxigeno y otras impurezas. Si el cobre posee demasiadas impurezas con el paso del tiempo se acabarán filtrando, formando una bolsa de aire en la parte superior del tubo heat pipe. Esto afectará el punto más caliente del tubo heat pipe moviéndose hacia abajo y alejándose de la bombilla donde se produce la transferencia de calor.

Dos modelos de Tubo de Vacío con Sistema Heat Pipe

Como fabricante y proveedor profesional de tubos de vacío, ofrecemos a nuestros clientes el tubo de vacío normal, el tubo evacuado de triple objetivo, el tubo de vacío con sistema heat pipe, el tubo evacuado en forma de U, y tubo de vacío solar metálico. Al día de hoy podemos producir anualmente 20.000 colectores solares con sistema heat pipe, 5.000 tubos de vacío, 10.000 tanques de almacenamiento, 10.000 tanques de agua integrados presurizados, y 30.000 calentadores de agua solares.
