Стандартные вакуумные трубки
Описание
Солнечные вакуумные трубки, являясь сердцем солнечных водонагревателей компании «Jinyi», используются для поглащения солнечного излучения и для преобразования его в полезное тепло.
Называемая двойной стеклянной вакуумной трубкой или поностью стеклянной вакуумной трубкой, стандартная вакуумная трубка - это по существу две стеклянные трубки, которые соединены в верхней и нижней части. Внутренная трубка имеет солнечное поглащающее покрытие и пространство между двумя трубками вакуумируется для создания вакуума.
Солнечные вакуумные трубки являются поглотителем солнечных водонагревателей. Они собирают солнечную энергию и преобразовывают ее в тепло для использования ее для нагрева воды. Существуют различные виды вакуумных трубок, используемых в солнечной пргомышленности. Наши солнечные коллекторы оснащены самыми обычными вакуумными трубками из-за их надежности, производительности и низкой производственной стоимости. Солнечные вакуумные трубки уже используются в течение многих лет в Германии, Австралии, Франции, Японии, Канаде, Китае и в Великобритании.

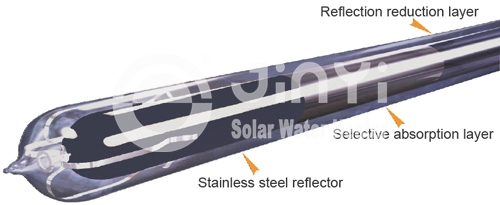

Структура стандартных вакуумных трубок
1. Солнечные вакуумные трубки сделаны из вида стекла, который называется боросиликат. Боросиликатное стекло очень крепкое и имеет отличную световую прозрачность (>92% и 1.6-2.2 мм толщиной).
2. Толщина стенок стекла в большой степени влияет на его прочность, долговечность и стоимость. Стандартные вакуумные трубки компании «Jinyi» традиционно изготавливаются в соответствии со строгими требованиями, которые превышают производственные стандарты, в том числе стенки толщиной 1.6-2.2мм, гарантирующие превосходную прочность и устойчивость к воздействию града.
3. Для того, чтобы подтвердить прочность трубок, каждая партия вакуумных трубок, изготовленных на нашем заводе подвергается случайному отбору для тестирования путем сбрасывания стальных шариков диаметром 30 мм / 1,2 " на трубки с различной высоты.
4. Солнечные вакуумные трубки являются основным компонентом солнечного водонагревателя, как автомобильный двигатель или процессор компьютера. Их производительность зависит от существующей технологии пленочного покрытия.
Преимущества наших стандартных вакуумных трубок
1. Солнечные вакуумные трубки характеризуются отличной эффетивностью поглащения, низкой потерей тепла и высоким уровнем теплосбережения. Они специально приспособлены для суровых холодных районов.

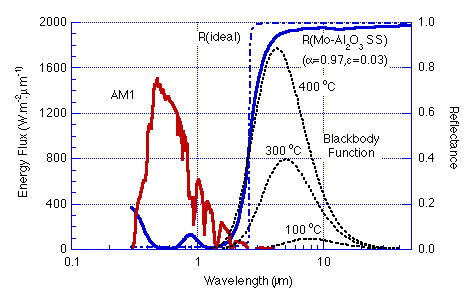

JinYi успешно внедрила передовое солнечное селективное покрытие, которое улучшает эффективность нагрева и тепловую стабильность. Солнечное селективное покрытие поглощает больше солнечного излучения, а также уменьшает потери теплового излучения от покрытия. Благодаря технологии магнетронного распыления DC был достигнут коэффициент поглощения 0.88-0.92 и коэффициент излучения 0.04-0.08. Длина основных поглащаемых волн колеблется от 0.35мкм до 3.0мкм.
2. Отличная взрывоустойчивость
Мы улучшили молекулярную структуру нанесенного селективного покрытия и внедрили технологию магнетронного распыления DC, поэтому самая высокая рабочая температура солнечных вакуумных трубок достигает 300 ℃. Это может эффективно уберечь покрытие от взрыва, старения, обесцвечивания, ослабления функций из-за долго нахождения под солнцем, а также может продлить срок его службы до 15 лет.
Кроме того, специальный материал нанесенный на покрытие трубок активируется сразу же как только солнце начинает светить. Внешняя поверхность полуцилиндра трубок непосредственно нагревается солнечным светом, а внутренняя поверхность в то же самое время нагревается за счет отраженных лучей, при различных температурах, поэтому тепловая сила побуждает воду к быстрой циркуляции в трубках. Так, циркуляция воды в трубках, которые изготовлены из закаленного высокоборосиликатного стекла 3,3 балансирует температуру и предотвращает взрыв трубок.
3. Отличная устойчивость к коррозии, длительный срок службы (до 15 лет)
Для наших солнечных вакуумных трубок используется стандартное стекло с высоким содержанием боросиликата Pyrex с коэффициентом линейного расширения 3,3 × 10-6 / ℃, соответствующие международному стандарту ИСО1776 кислотостойкости 1 уровня, стандарту ИСО695 щелочеустойчивости выше 2 уровня. Данные стандартные вакуумные трубки могут противостоять градинам диаметром 25 мм и давлению 1МПа.
4. Вакуумные трубки способны к снижению загрязнения стенок трубок и к сохранению чистоты воды.
5. Солнечные вакуумные трубки располагаются параллельно и угол их установки зависит от широты вашего местоположения.
Параметры стандартных вакуумных трубок
| Структура |
Полностью стеклянные, двойные, коаксиальные |
| Материал трубок |
Высококачественное боросиликатное стекло 3.3 |
| Диаметр и толщина внешней трубки |
Φ=47±0.7мм & =1.6мм
Φ=58±0.7мм & =1.6мм
Φ=70±0.7мм & =2мм |
| Диаметр и толщина внутренней трубки |
Φ=37±0.7мм & =1.6мм
Φ=47±0.7мм & =1.6мм
Φ=58±0.7мм & =1.6мм |
| Длина солнечных вакуумных трубок |
500мм 800мм 1500мм 1800мм
1900мм 2000мм 2100мм |
| Поглащающее покрытие |
Структура |
AL/N/AL |
| Метод нанесения |
Покрытие магниторным напылением |
| Коэффициент поглащения |
a=0.88-0.92(AM1.5) |
| Коэффициент излучения |
Σn:=0.04-0.08(80℃?℃) |
| Уровень вакуума |
p ≤ 5.0 × 10-2 Па |
| Параметры при стагнации |
Y=250-260м2. ℃/kВТ |
| Солнечное излучение при стагнации |
Φ47 H≤3.7MДж/м2, Φ58≤4.7MДж/м2 |
| Средний коэффициент тепловых потерь |
ULT=0.78Вт(м2.℃) |
| Срок службы |
>15лет |
| Устойчивость к граду |
Φ25мм/Φ40мм |
ООО «Jinyi Solar Energy Technology Co.» является профессиональным производителем и поставщиком стандартных вакуумных трубок в Китае. Кроме солнечных вакуумных трубок мы продаем солнечные тепловые коллекторы, солнечные баки аккумуляторы, солнечные водонагреватели и принадлежности для них. В настоящий момент мы способны ежегодно выпускать 20000 солнечных колллекторов с тепловыми трубками, 5000 солнечных тепловых коллекторов с U образными вакуумными трубками и 30000 безнапорных солнечных водонагревателей. Если вас заинтересовали наши солнечные вакуумные трубки, пожалуйста, свяжитесь с нами.
