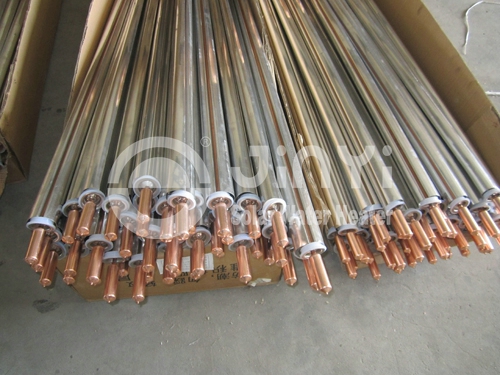

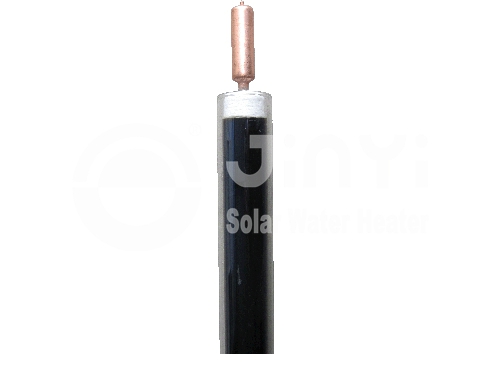

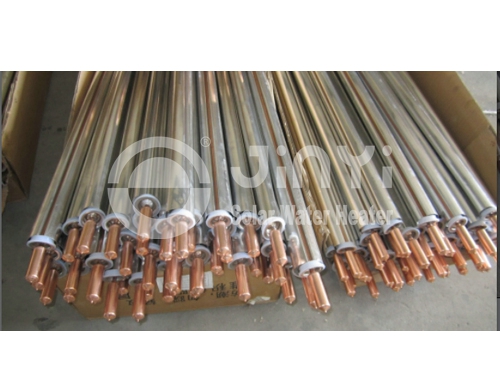

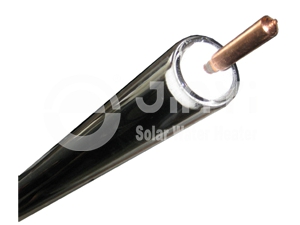

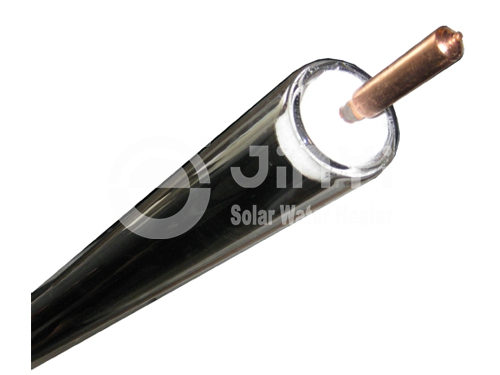

Вакуумные трубки с тепловым стержнем

Описание
Вакуумные трубки с тепловым стержнем кажутся каким-то новым понятием, но вы, возможно, используете их каждый день и даже не знаете об этом. В портативных компьютерах часто используются маленькие тепловые трубки для удаления тепла из процессора, а также в системах воздушного кондиционирования в основном используют их для теплопередачи. В солнечных коллекторах компании «Jinyi» серии JHC и JMC тепловые стержни используются для передачи тепла от солнечных вакуумных трубок к главной трубке, которая размещена в изолированной коллекторной коробке.

Структура и эксплуатация Вакуумных трубок с тепловым стержнем

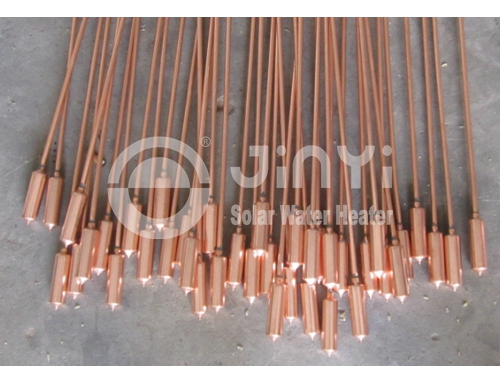

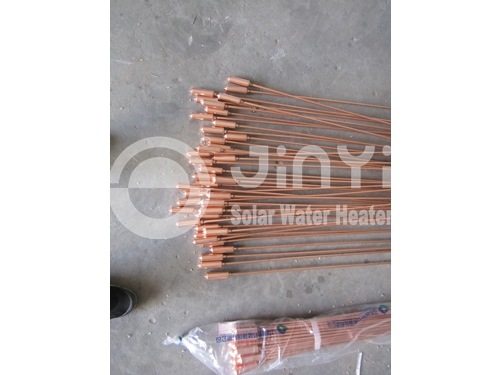

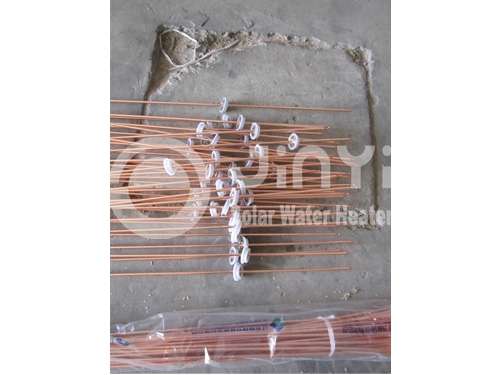

1. Конструкция вакуумной трубки включает в себя длинный полый медный стержень с шариком большого диаметра на одном конце. Небольшое количество очень чистой воды добавляется в тепловой стержень и затем нагревается до высокой температуры для полного удаления воздуха внутри пространства. В результате образуется ваккум, похожий на тот, что есть у пространства между стеклянными стенками солнечных вакуумных трубок.
2. В вакуумных трубках с тепловым стержнем вакуум используется не для изоляции, а скорее для того, чтобы изменять поведение жидкости внутри. На уровне моря вода закипает при температуре 100oC / 212oF, но если вы заберетесь на вершину горы температура кипения будет ниже. Это происходит из-за разницы в атмосферном давлении. Основываясь на данном принципе кипения воды при более низкой температуре с уменьшенным атмосферным давлением, мы можем достич того же результата при помощи вакуумирования теплового стержня.

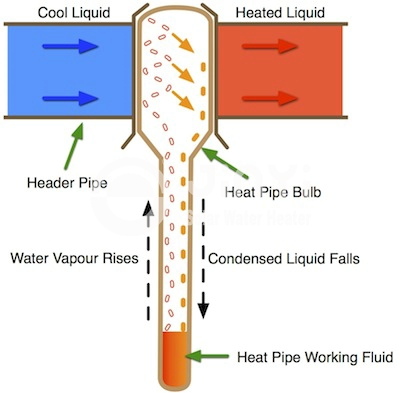

3. Вакуумные трубки с тепловым стержнем, которые используются в солнечных коллекторах, имеет температуру кипения всего лишь около 30oC. Поэтому, когда тепловой стержень нагревается до данной температуры, вода начинает испаряться. Данное испарение быстро поднимается к верхушке теплового стержня и образует большое количество тепла.
4. Во время рабочего цикла теплового стержня, поток конденсированной жидкости отправляется на дно благодаря гравитации и по этой причине вакуумные трубки с тепловым стержнем не работают в горизонтальном положении и имеют пониженную производительность в вертикальном положении. Компания «Jinyi» рекомендует установочный угол в пределах от 20 o до 80o для того, чтобы обеспечить оптимальную производительность.
5. При комнатной температуре вода в солнечных вакуумных трубках образует форму маленького шарика. При встряхивании теплового стержня можно услышать шум от водяного шарика внутри.
6. Более 20 производственных этапов при строгом качественном контроле необходимо пройти для создания вакуумных трубок с тепловым стержнем.

Эксплуатационные качества солнечных вакуумных трубок
1. Работа теплового стержня в вакуумных трубках заключается в том, чтобы как можно быстрее передать тепло. Мощность теплового стержня должна быть больше, чем максимальная выпускная мощность вакуумной трубки для того, чтобы избежать эффекта бутыльного горлышка в цепи передачи. Средняя мощность теплопередачи наших вакуумных трубок с тепловым стержнем более 110Вт. Максимальный тепловая выпускная мощность солнечной вакуумной трубки около 65Вт.
2. Качество материала и его чистота играют крайне важную роль в создании вакуумных трубок с тепловым стержнем хорошего качества. Чистота меди сама по себе должна быть очень высокой, включая в себя только незначительное количество кислорода и других примесей. Если медь будет содержать слишком много примесей, то они вымоются в вакуум через некоторое время, оброзуя воздушный корман в верхней части теплового стержня. Это, в свою очередь, заставит самую горячую точку теплового стержня переместиться вниз от шарика, где должна проходить передача тепла.

Две модели вакуумных трубок с тепловыми стержнями

Являясь профессиональным производителем и поставщиком солнечных вакуумных трубок, мы предлагаем нашим клиентам стандартные вакуумные трубки, трехслойные вакуумные трубки, вакуумные трубки с тепловым стержнем, U образные вакуумные тепловые трубки и металлические тепловые трубки. В настоящий момент мы способны ежегодно выпускать 20000 солнечных колллекторов с тепловыми трубками, 5000 солнечных тепловых коллекторов с U образными вакуумными трубками, 10000 солнечных баков аккумуляторов, 10000 герметичных солнечных водонагревателей объединенного типа и 30000 безнапорных солнечных водонагревателей.
