الانبوب المفرغ العادي
الوصف
الانبوب المفرغ الشمسي هو كالقلب لسخانات المياه الشمسية التي تنتجها جيان اي ويتم استخدامها لتمتص اشعة الشمس وتحولها الى طاقة للتسخين ليتم استخدامها .

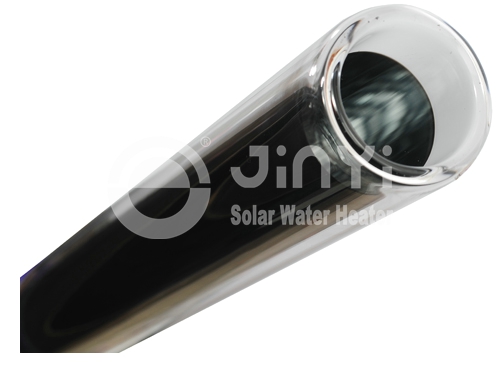

بالاشارة اليه كانبوب مزدوج الزجاج او انبوب كامل الزجاج , فان الانبوب المفرغ العادي هو بالاساس طبقتين من الزجاج والتي تم صهرها من الطرفين الاعلى والاسفل , الانبوب الداخلي فيه طلاء امتصاص الطاقة الشمسية , والمساحة التي بين الانبوبين مفرغة لتشكل التفريغ . الانبوب المفرغ الشمسي هو الممتص لسخانات المياة الشمسية , هي تجمع الطاقة الشمسية وتحولها الى طاقة حرارية لتستخدم في تسخين المياه . هنالك انواع مختلفة من الانابيب المفرغة التي تستخدم في صناعات الطاقة الشمسية .
مجمعات الطاقة الشمسية التي ننتجها تعتمد على الكثير من الانبوب المفرغ العادي نظرا لموثوقيتها , الاداء , تكلفة الانتاج المخفضة . الانبوب المفرغ الشمسي تم استخدامه لسنوات عديدة في المانيا , استراليا , فرنسا , اليابان , كندا , الصين , المملكة المتحدة .

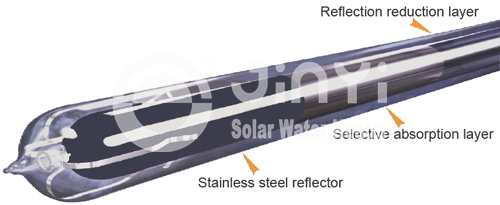

البنية الخاصة بالانبوب المفرغ العادي
1. الانبوب المفرغ الشمسي هو مصنوع من نوع من الزجاج يسمى البورسليكات .زجاج البورسليكات هو قوي جدا ولدية شفافية ممتازة للضوء . ( < 92 % @ 1.6 – 2.2 mm سماكة ) .
2. سمك جدار الزجاج يؤثر بشكل كبير على قوتها , طولها وتكلفتها . الانبوب المفرغ العادي من شركة جين اي صنعت خصيصا ً للمتطلبات الصارمة التي تتجاوز المعايير الصناعية . متضمنة 1.6 – 2.2 mm سماكة والحائط يضمن قوة ممتازه لمقاومة تأثير البرد .
3. من اجل تاكيد قوة الانبوب . كل دفعة من الانابيب المفرغة يتم تجميعها في مصنعنا وباختيارات عشوائية يتم اختبارها من خلال رمي كرة صلب قطرها 30mm / 1.2 على الانابيب من ارتفاعات مختلفة .
4. الانبوب المفرغ الشمسي هو المكون الاساسي لسخان المياه الشمسي , فقط كمحرك مركبة او ك CPU للكمبيوتر . اداؤها يقوم على طلاء مكسو تكنولوجي .
المميزات الخاصة بالانبوب المفرغ العادي
1. خصائص الانبوب المفرغ الشمسي فيها اداء الامتصاص العالي ,فقد الحرارة المنخفض , ومحافظة رائعة على الحرارة . هي مصممة بالاخص لتلك المناطق ذات درجات الحرارة المنخفضة جدا .

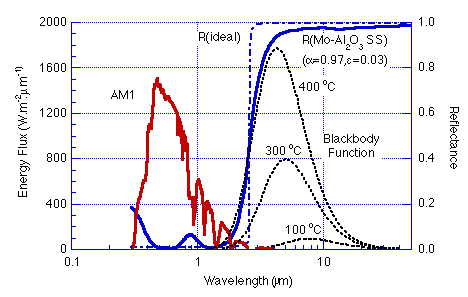

شركة جين اي لها تقديم ناجح لطلاء الطاقة الشمسية المختار والمتقدم .والذي يمكن ان يحقق تاثير تسخين كبير واستقرار حراري افضل . الطلاء الشمسي المختار يمتص اغلب الطاقة الشمسية كما انه يمنع الابتعاث الحراري من الطلاء . بالاعتماد على تكنولوجيا نفث مغنيتروم DC . وقد تم تحقيق امتصاص 0.88-0.92 و ابتعاث 0.04-0.08 . نطاق الطول الموجي الرئيسي للامتصاص من 0.35μm الى 3.0μm
2 . مقاومة ممتازة للتفجر
لقد قمنا بتحسين البنية الجزئية للطلاء المختار المطلي و تقديم تكنولوجيا نفث مغنيتروم DC . لذا اعلى درجة حرارة عمل الانبوب المفرغ الشمسي ممكن ان تصل الى 300℃ . هذا ممكن ان تمنع الغلاف بشكل فعال من الانفجار , الشيخوخة , التشوية وفقد اللون , وظيفة مخففة بسبب طول مدة التعرض لاشعه الشمس , كما يمكن ان تطيل العمر الافتراضي لها 15 سنة . علاوة على ذلك , المواد الخاصة المطلية على غلاف الانابيب يتم تنشيطة مرة واحدة على الفور لضوء الشمس . الغلاف العلوي للانبوب شبة الاسطواني يتم تسخينة بواسطة اشعة الشمس المباشرة . والسطح الداخلي يتم تسخينة بواسطة الاشعه المنعكسة في نفس الوقت . بدرجات حرارة مختلفة , لذا فان القوة الحرارية تدفع المياه الى الدوران في الانابيب بسرعه . بناءا على ذلك , فان دوران الميا في الانابيب والتي تم تصنيعها من البورسليكات الزجاجية المقوية 3.3 الزجاج يعمل على توازن الحرارة , ويمنع الانابيب من الانفجار .
3.مقاومة ممتازة للتآكل , وعمر طويل يصل الى 15 سنة
الانبوب المفرغ الشمسي التي ننتجها يستخدم معايير زجاج Pyrex لزجاج البورسليكات العالية مع معامل التمدد الطولي 3.3×10-6/℃ والممتثل الى ISO1776 مقاومة الأسيد الدرجة 1 . ISO695 لمقاومة القلويات الدرجة 2 . الانبوب المفرغ العادي هذا يمكن ان يقاوم حبات البرد بقطر 25 ملم و وضغط 1 MPa .
4. الانابيب المفرغة قادرة على ان تقلل القاذورات على الانبوب وتبقي الماء نظيف .
5 . الانبوب المفرغ الشمسي متماشي بطريقة متوازية , وزاوية التركيب تعتمد على خط العرض لموقعك .
المميزات الفنية الخاصة بالانبوب المفرغ العادي
| البناء |
كل الزجاج ذا طبقة مزدوجة محورية |
| مواد الانبوب |
3.3 بورسليكات الزجاج عالية النوعية |
| قطر الانبوب الخارج وسـَُمكة |
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm
Φ=70±0.7mm & =2mm |
| قطر الانبوب الداخلي وسـَُمكة |
Φ=37±0.7mm & =1.6mm
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm |
| طول الانبوب المفرغ الشمسي |
500mm 800mm 1500mm 1800mm
1900mm 2000mm 2100mm |
| امتصاص الغلاف |
البناء |
AL/N/AL |
| طريقة الرواسب |
غلاف الماغنيتروم النافث |
| معامل الامتصاص |
a=0.88-0.92 (AM1.5) |
| نسبة الابتعاث |
Σn:=0.04-0.08 (80℃?℃) |
| نوعية الافراغ |
p ≤ 5.0 × 10-2 Pa |
| معامل الركود |
Y=250-260M2. ℃/kw |
| الاشعاع الشمسي تحت الركود |
Φ47 H≤3.7MJ/m2, Φ58≤4.7MJ/m2 |
| متوسط معامل فقدان الحرارة |
ULT=0.78W (m2.℃) |
| العمر |
>15years |
| مقاومة البرد |
Φ25mm/Φ40mm |
شركة جين اي لتكنولوجيا الطاقة الشمسية المحدودة . هي مصنع ومزود محترف لهذا الانبوب المفرغ العادي في الصين , بالاضافة الى الانبوب المفرغ الشمسي , نحن لدينا ايضا مجمعات الطاقة الشمسية, خزان الطاقة الشمسية , سخان المياه الشمسي واكسسواراتها للبيع . حتى الان نحن قادرين على انتاج سنويا 20 الف انبوب تسخين مجمع الطاقة الشمسية ,5 الاف من الانبوب المفرغ لتجميع الطاقة الشمسية الحرارية على شكل يو U , 10 الاف من خزان الطاقة الشمسية, 30 الف سخان المياه الشمسي بدون ضغط , اذا كنت ترغب في الانبوب المفرغ الشمسي الذي ننتجه , الرجاء التواصل معنا .
